車     型

東風多利卡

整車型號

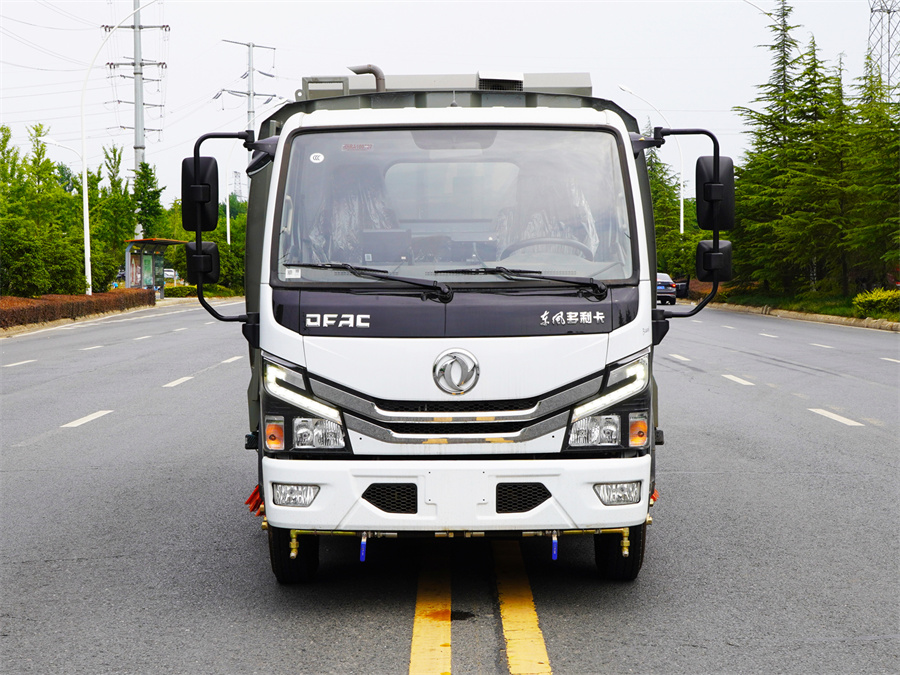

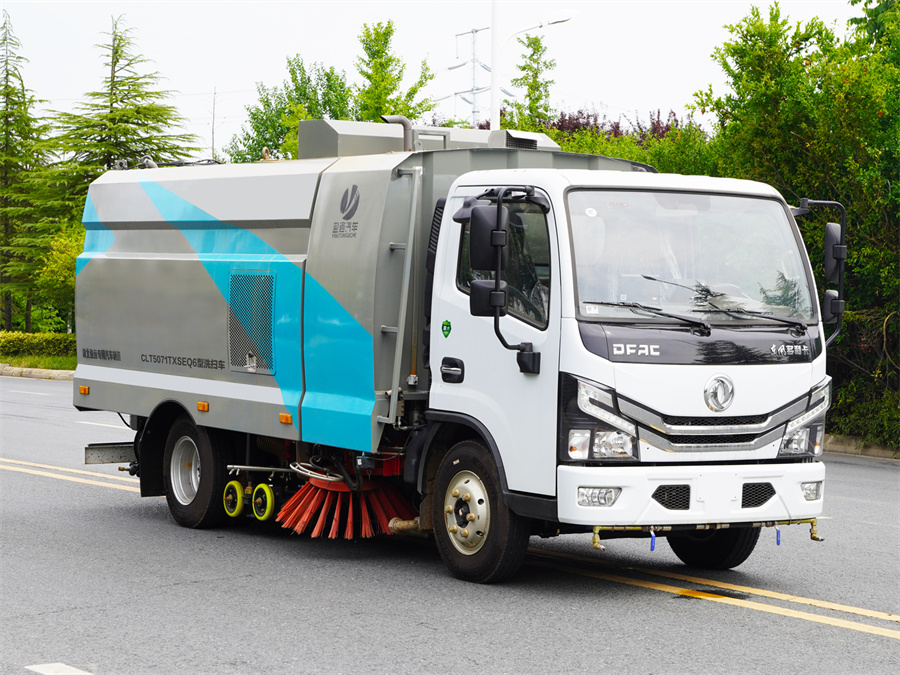

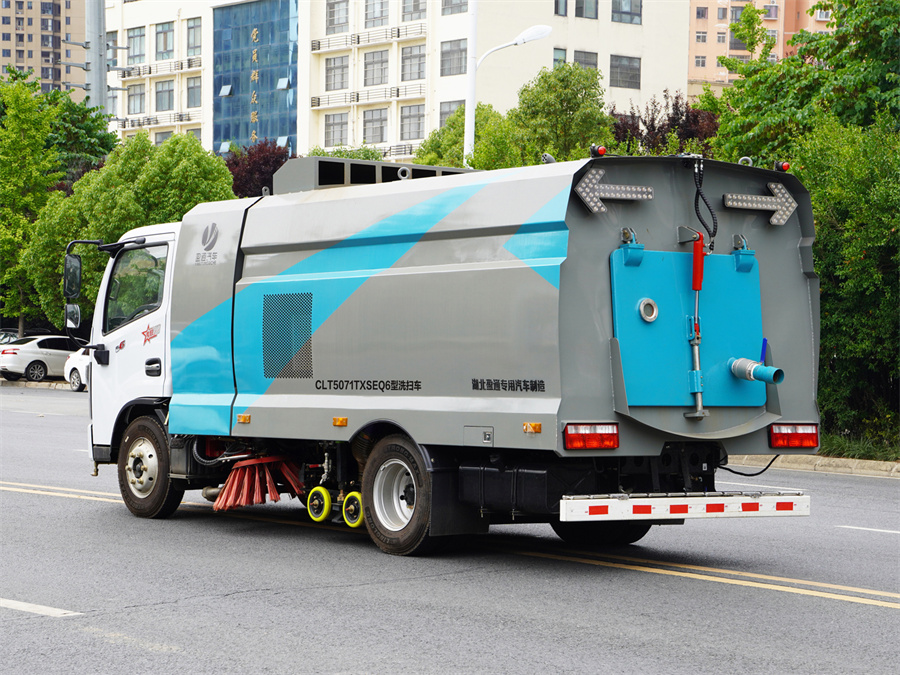

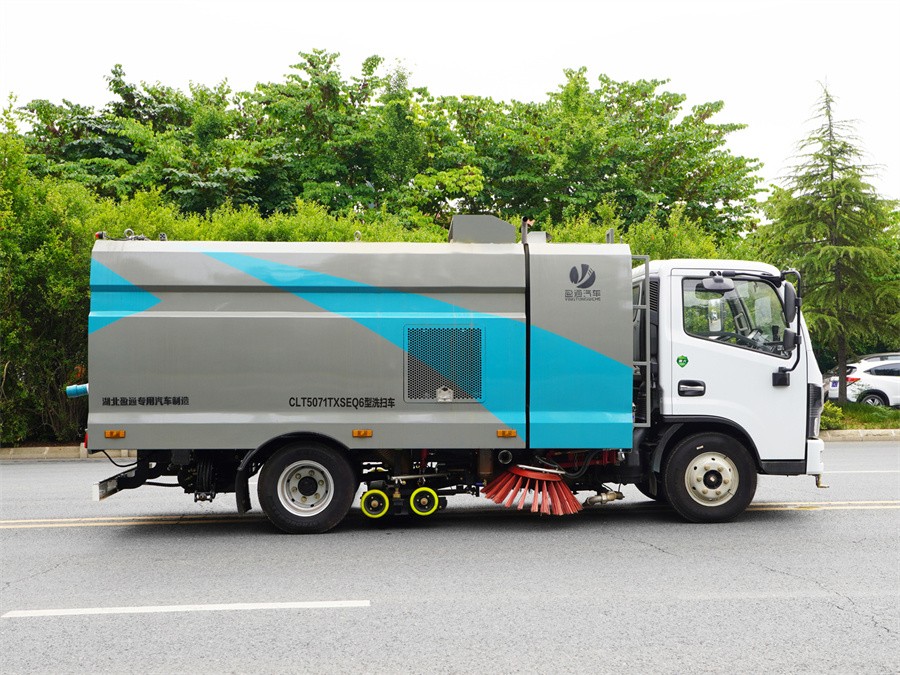

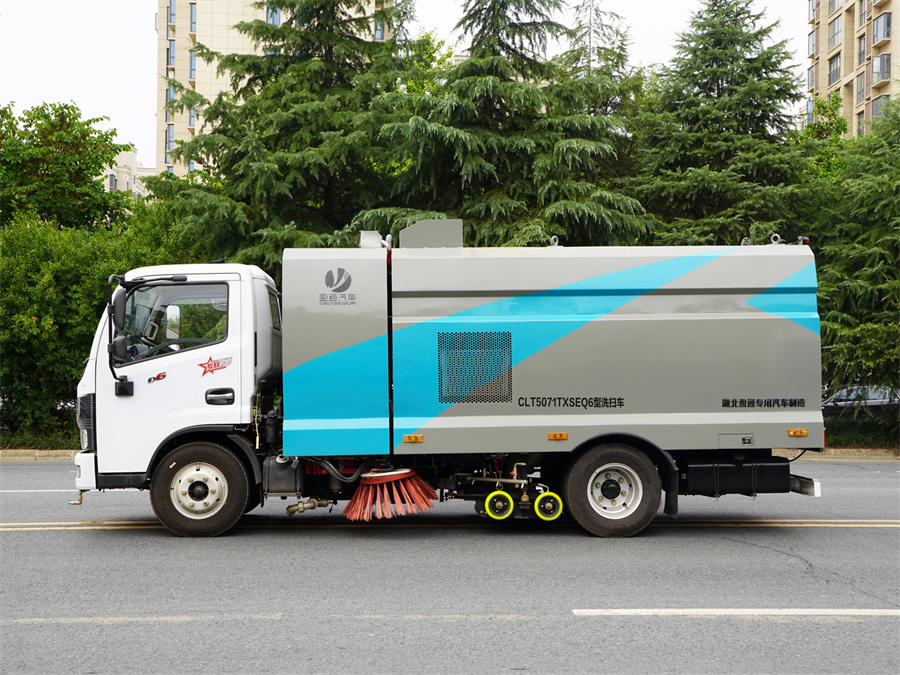

CLT5071TXSEQ6 型洗掃車

底盤型號、類別、生產企業

EQ1075SJ3CDF 二類 東風汽車股份有限公司

排放標準

GB3847-2005,GB17691-2018 國Ⅵ

發  動  機

主機

底盤發動機型 號及生產企業

YCY24140-60

廣西玉柴機器股份有限公司

功率

103

馬力

140

排量

2360

副機

清掃發動機型 號及生產企業

廣西玉柴動力

功率

75

馬力

102

排量

2900

燃油種類

0 號輕柴油(與底盤共用柴油箱)

車輛 基本 參數

外形尺寸(長 X 寬 X 高)mm

6420X2100X2600

軸距

3308

輪胎

7.00R16

輪胎數量

7(含 1 備胎)

輪距

前輪

1525

后輪

1650

額定乘員

2.3 人

前懸/后懸

1130/2070

接近角

27

離去角

15

清水箱容積( m3 )

3 （不銹鋼材質）

清掃寬度

2800

清掃作業速度(km/h)

3-15

保潔作業速度(km/h)

5-15

最大清掃能力(m2/h)

45000

抽  吸  能  力

密度(g/cm3)

2.0

質量

1.5

抽吸粒度

≥100

垃圾廂傾卸角

≥45°

清掃效率

≥98%

作業噪聲

<88 符合 GB7258 規定

行駛性 能參數

驅動型式

4 ×2 后軸驅動

懸架型式

鋼板彈簧

鋼板彈簧片數(前/后)

8/10+7

制動型式

雙回路氣壓制動、鼓式

制動距離(滿載 30km/h)

≤10m

最高車速(km/h)

99

最小轉彎半徑

8

最大爬坡度

≥30%

離合器系統

單片干式膜片彈簧離合器， 液壓操縱

變速器系統

機械式 5 檔變速器， 帶同步器， 手動

≤12

≤6

≤3

降塵系 統

噴水形式

低壓霧狀

主要元件組成

水過濾器、管路、不銹鋼噴架、高壓噴嘴等

高壓水泵

品孚

安裝位 置

清掃降塵

左右前掃盤

吸塵降塵

吸盤吸風口內

控制型式

電子控制， 一鍵操作

主要元件

齒輪泵、擺線馬達、液壓缸、電磁閥、動力單元等

擺線馬達

三洋機械

齒輪油泵

長源機械

液壓油缸

海普瑞斯液壓油缸

液壓缸密封件

鼎基

液壓油管

天河

電磁閥組

海普瑞斯

防震壓力表

紅旗

回油過濾器

海普瑞斯

系統溢 流壓力

Mpa

12-15

液壓油 箱容積

L

≥60

電   器  系  統

系統組成

由底盤車電路和副發動機電氣部分及專用工作裝置操作控制電路組成。

底盤車系統電壓

(V)

24

工作裝置系統電壓

(V)

24

控制開關

上海施耐德(中法合資)

可編程序邏輯控制 器

百兆富

斷路器

海格

蓄電池型號

12V-70A.H (2 只并聯)

風  機  系  統

型式

專用高壓離心風機

品牌

北玻風機

額定工 作轉速

r/min

29500

傳動型式

副發動機、離合器、帶齒耐高溫 A 帶傳動(4 根)

風機皮帶

浙江三力士

自動離合器

離心式， 進口材質， 質保壹年， 使用壽命可達 1 萬工作小時

風量(m3/h)

5000 ~ 7800

清掃 系統

型式

在底盤前后軸之間， 車架兩側對稱位置各布置一個可升降、可外伸的立掃 掃盤， 掃盤旋轉由液壓馬達驅動， 轉速可調。

主要元件組成

掃盤支架、掃盤、油缸、油管、連桿、調節桿、液壓馬達等

掃刷 撐開 直徑

mm

φ800-900

掃盤 馬達 轉速

r/min

140

掃盤數量

2

單個掃盤配刷數量

22

掃盤 傾角 調整

前掃盤

前傾 5° ~15°   外傾 5° ~10°

后掃盤

前傾 5° ~10°    內傾 5° ~10°

吸嘴 裝置

型     式

吸嘴懸掛在底盤車后輪之間， 由吸嘴、滾輪、 吸管組成， 吸嘴體可隨動， 吸嘴升降用油缸控制雙吸口寬吸嘴， 內置帶高壓噴嘴的長排噴桿 （噴嘴數 量 8）， 吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降， 彈簧浮動 懸掛。

吸管 直徑

mm

φ180

吸管品牌

NORRES

行走輪軸承

SKF(斯凱弗)

行走輪耐磨外圈

Stellana

工作狀態吸嘴邊剛

性部份

離地間隙

5～8

吸嘴吸管風速

(m/s)

50 ～  65

吸嘴負壓  (mmH2O)

380

其它

報警系統

倒車語音報警系統

配置

副操作系統

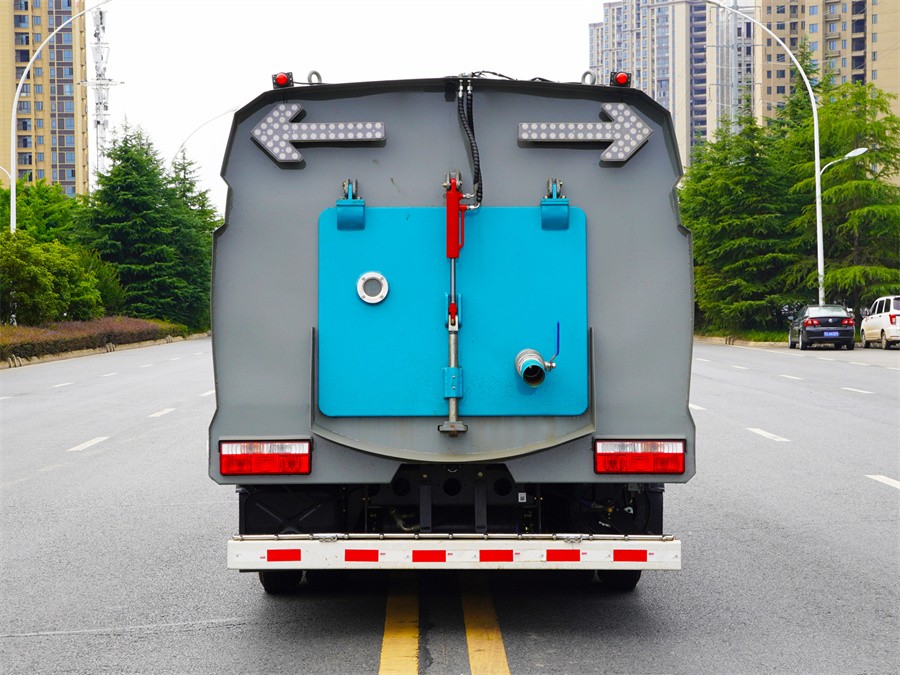

尾部帶電控操作系統， 控制大廂升降及后門開關， 避免用戶在駕駛室內操 作因觀察不到后方情況發生安全事故。

手動泵應急舉升系 統

如遇副發動機故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降， 可使用手動泵應急舉升系統操作。
